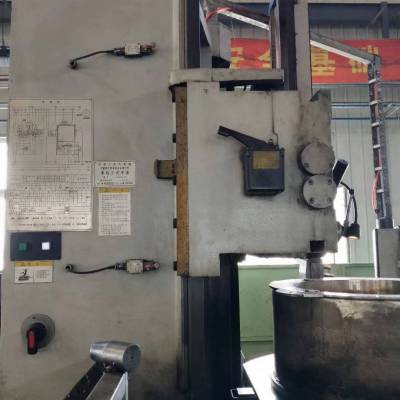

齐重1.6米单柱立式车床型号CA5116E×10/5主要规格与技术参数：工作台直径：1400mm车削直径垂直刀架1600mm侧刀架：1400mm工件高度1000mm工件重量5吨刀杆截面尺寸30×40mm垂直刀架切削力25KN侧刀架切削力20KN总切削力40KN工作台扭矩25KN.M工作台转速级数：16级工作台转速范围5～160r/min进给级数：12级进给范围:0.8～86mm/min垂直刀架行程水平：915mm垂直800mm侧刀架行程水平：500mm垂直：98       0mm垂直刀架搬度极限正负30度刀架快速移动速度：1800r/min横梁行程：760mm横梁升降速度：440mm/min主电机功率：30kw横梁升降电机功率：2.2kw刀架快速电动机功率1.5kw电动机总功率：3808kw机床重量约:12.6吨机床外形尺寸：长宽高2886×2672×3873mm

3.1主要用途

本机床为单柱立式车床，是万能型机床，适合于中、小型盘形零件、扁壳类回转体零件，可完成车、镗等切削加工。加工直径1600mm，加工高度1000mm工件重量5t

3.2适用范围

该机床主要适合于机械制造业、电机制造业、运输行业和***制造业等，适用于硬质合金刀具、高速钢刀具加工各种黑色金属、有色金属和部分非金属。

在机床上可以完成下列加工工序:

车削内外圆柱面和平面

车削内外圆锥面；

切槽和切断；

镗内孔。

另外，根据用户需要还可提供侧刀架、数显装置等附件。

注:“本台产品根据用户协议带侧刀架、带数显装置。”

CA5116EX10/5＜3057

齐重数控装备股份有限公司7.主要结构及性能7.1概述本机床由立柱、工作台及底座、十六级变速箱、横梁、垂直刀架、侧刀架、进给箱、横梁升降机构等组成。本机床主传动由主电动机直接起动，能耗制动，工作台底座上装有手动转阀，用于选择工作台的转速，在按钮站上按压变速按钮，则可改变工作台的转速。工作台主轴上装有NN3056K、NN3040K型双列圆柱滚子轴承，其内环带有锥度可以调整径向间隙，以***主轴在高转速情况下平稳工作，主传动机构和工作台主轴轴承及导轨均有油流进行润滑。进给箱采用电磁离合器，因此不论快速移动或进给方向的选择均可由按钮站操纵，进给箱装有双速电动机驱动刀架进给，并装有快速电动机实现刀架快速移动，刀架快速移动或进给的正反方向由电动机正反转传动，垂直刀架或侧刀架的快速移动和进给不能同时进行，在正常传动情况下，垂直刀架或侧刀架进行水平移动，则垂直方向由进给箱中制动离合器制动。反之，当刀架进行垂直移动时，则水平制动，如果刀架进行手动曲面加工，应将水平和垂直制动电磁离合器全脱开，操纵进给箱面板上的转换开关即可实现。垂直刀架带有五角刀台，通过刀台上的搬把操纵可以放松、回转和卡紧，刀架的水平移动和滑枕的垂直移动依靠设在横梁上的手动手柄操纵，侧刀架上带有方刀台，通过刀台上的搬把可以放松、回转和卡紧。刀架和滑枕的移动可以通过手轮操纵。垂直刀架滑枕和侧刀架重量分别由各自的液压平衡油缸平衡，以达到上下移动力比较接近。在垂直刀架的五角刀台上，备有一约90mm深的工具孔，及2个紧固刀杆的螺孔，用于安装钻铰孔的工具，其余四个孔为一般的刀夹定心孔。横梁被液压油缸通过杠杆放大将横梁牢固的夹紧在立柱上，按压按钮站上横梁升降按钮，通过电磁滑阀转变进油方向，使之放松横梁，并由电动机使其作升降移动。横梁升降传动中丝杠螺母下备有钢制保险螺母以防铜螺母过分磨损，致使横梁

说落造成事故，故该螺母不得把紧。
